Up:Tutorial?　　　Previous：眼球運動?　　　　

キネクトによるエージェントの操作

キネクトによるエージェントの操作 †

キネクトを使ってSIGVerseの人間エージェントの体の動きを操作する方法を紹介します。

※すでにOpenNIがクライアントpcにインストールされていて、サンプルコードNiUserTrackerが動作可能であることを前提条件とします。

↑

OpenNI動作確認バージョン †

OpenNI Stable Build for Windows x86 (32-bit) v1.5.2.23 Development Edition
- ダウンロードはこちら。
PrimeSene NITE Stable Build for Windows x86 (32-bit) v1.5.2.21 Development
- 上と同じページのOpenNI Compliant Middleware Binariesを選択してダウンロード。
PrimeSense Sensor Module for OpenNI Version 5.1.0.25　
- ダウンロードはこちら。

↑

クライアント側の準備 †

キネクトにより骨格を抽出するサンプルプログラムを利用し、関節の回転データ(クオータニオン）を計算し、SIGVerseサーバにデータを送信します。

↑

ダウンロード †

まず、以下のバイナリファイルをダウロードします。

SIGNiUserTracker.exe

※ソースコードの場合はこちら

SIGNiUserTracker.zip

↑

インストール †

ダウンロードしたバイナリファイルをOpenNIサンプルの実行ファイルがあるフォルダに移動します。デフォルトでは以下のフォルダです。

C:\Program Files (x86)\OpenNI\Samples\Bin\Release

この状態でクライアントpcにキネクトを接続しておけば準備完了です。

↑

サーバ側の準備 †

サーバ側で関節データを受信し、コントローラで関節を回転させます。

↑

コントローラ †

サーバ側でコントローラを作成します。

$ cd ~/sigverse-<version>/bin/NewWorld
$ emacs kinectAgent.cpp

kinectController.cpp

#include <string>
#include "Controller.h"
#include "Logger.h"
#include "ControllerEvent.h"

#define PI 3.141592
#define DEG2RAD(DEG) ( (PI) * (DEG) / 180.0 )

using namespace std;

class AgentController : public Controller
{
public:
  double onAction(ActionEvent &evt);
  void onRecvMessage(RecvMessageEvent &evt);
  void onInit(InitEvent &evt);

private:
  //初期位置
  double m_posx;
  double m_posy;
  double m_posz;
  double m_range;
  //データ数（関節数）最大値
  int m_maxsize;
};

void AgentController::onInit(InitEvent &evt)
{
  SimObj *my = getObj(myname());
  m_posx = my->x();
  m_posy = my->y();
  m_posz = my->z();
  m_range = 0.1;
  m_maxsize = 15;
}

double AgentController::onAction(ActionEvent &evt)
{
  return 10.0;
}

void AgentController::onRecvMessage(RecvMessageEvent &evt)
{
  //自分自身の取得
  SimObj *my = getObj(myname());

//メッセージ取得
  char *all_msg = (char*)evt.getString(0);

char *msg = strtok(all_msg," ");
  if(strcmp(msg,"KINECT_DATA") == 0)
    {
      int i = 0;
      while(true)
        {
          i++;
          if(i == m_maxsize+1) break;
          char *type = strtok(NULL,":");

//体の位置
          if(strcmp(type,"POSITION") == 0)
            {
              double x = atof(strtok(NULL,","));
              double y = atof(strtok(NULL,","));
              double z = atof(strtok(NULL," "));
              my->setPosition(m_posx+x,m_posy+y,m_posz+z);
              continue;
            }

//体全体の回転
          else if(strcmp(type,"WAIST") == 0)
            {
              double w = atof(strtok(NULL,","));
              double x = atof(strtok(NULL,","));
              double y = atof(strtok(NULL,","));
              double z = atof(strtok(NULL," "));
              my->setAxisAndAngle(x,y,z,acos(w)*2);
              continue;
            }

else if(strcmp(type,"END") == 0)  break;

//関節の回転
          else
            {
              double w = atof(strtok(NULL,","));
              double x = atof(strtok(NULL,","));
              double y = atof(strtok(NULL,","));
              double z = atof(strtok(NULL," "));
              double angle = acos(w)*2;
              double tmp = sin(angle/2);
              double vx = x/tmp;
              double vy = y/tmp;
              double vz = z/tmp;
              double len = sqrt(vx*vx+vy*vy+vz*vz);
              if(len < (1 - m_range) || (1 + m_range) < len) continue;
              my->setJointQuaternion(type,w,x,y,z);
              continue;
            }
        }
    }
}

extern "C"  Controller * createController ()
{
  return new AgentController;
}

次にMakefileを修正してコンパイルします。 (※動作手順省略）

↑

世界ファイルの作成 †

次に世界ファイルを作成します。

$ cd ..
$ emacs xml/kinectWorld.xml

kinectWorld.xml

人間のみが登場するシンプルな世界ファイルです。キネクトで操作できるエージェントは人間エージェントのみです。

↑

実行 †

それでは実行してみましょう。

↑

SIGVerse起動 †

まずシグバースサーバを起動します。

$ ./sigserver.sh -p 9001 -w xml/kinectWorld.xml

次にSIGViewerで起動したサーバに接続します。接続すると人間が立っているのが見えます。"Send"ボタンを押しシミュレーションを開始します。

↑

関節データの送信 †

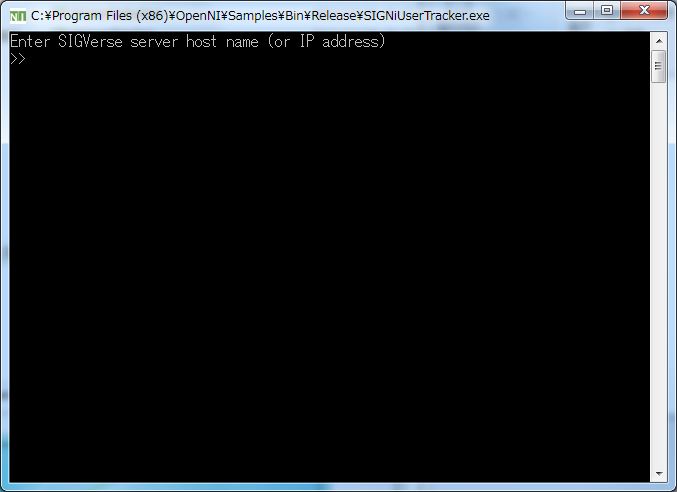

次にダウンロードしてOpneNIサンプルの実行ファイルフォルダの中に入れたSIGNiUserTrackerをダブルクリックして実行します。すると以下のようなコンソール画面が立ち上がります。
